Zirkulationspumpen sind pure Energiefresser, wenn sie zu oft oder gar permanent laufen.
Bei unserem Haus BJ 1970 sind die Rohre für die Wasserversorgung völlig unisoliert vom Keller in die obigen Etagen verlegt. Wenn dann die Zirkulationspumpe ständig läuft, sind sehr hohe Wärmeverluste vorprogrammiert. Bei uns war dann sogar das KaltWasser warm, da die Rohre unisoliert eng nebeneinander in einen Steigschacht verlegt waren.
Das musste ich ändern. Also habe ich zunächst, wie von Lambda vorgeschlagen, die Zirkulation mit dem Warmwasserfenster gesteuert. Die Warmwasseraufbereitung haben wir aber optimiert und auf nur ein Fenster von 16:00-17:00Uhr gelegt, weil das bei uns völlig ausreicht und gegen 16:00Uhr im Mittel die höchste Temperatur der Außenluft vorliegt. Es musste also etwas anders her. Die Steuerung bei Anforderung von Warmwasser funktioniert leider nur in Verbindung mit einer Frischwasserstation, wir haben aber einen Hygienespeicher.
Also habe ich über einen Shelly und Home Assistant eine Anforderungssteuerung realisiert. Super simpel. Eine Automatisierung schaltet die Zirkulationspumpe für 3 min an, danach wieder aus. Die drei Minuten habe ich ausprobiert, nach drei Minuten ist bei uns das Wasser im Bad auf einer angenehmen Temperatur zum Duschen. Diese Automatisierung kann ich über die Home Assistant APP auf dem Handy ansteuern und im Bad liegt ein Sonoff Button, über den dann auch die Pumpe angeht.
alias: Zirkulation
description: 3min Zirkulationspumpe an
trigger:
- device_id: aaeed54b13786e5274c37917a471b606
domain: zha
platform: device
type: remote_button_short_press
subtype: button
condition: []
action:
- type: turn_on
device_id: 49902182c9c8f195f330672f2ed7d8b2
entity_id: bb76a6fd341eef3225aeb97dbae05111
domain: switch
- delay:
hours: 0
minutes: 3
seconds: 0
milliseconds: 0
- type: turn_off
device_id: 49902182c9c8f195f330672f2ed7d8b2
entity_id: bb76a6fd341eef3225aeb97dbae05111
domain: switch
mode: single

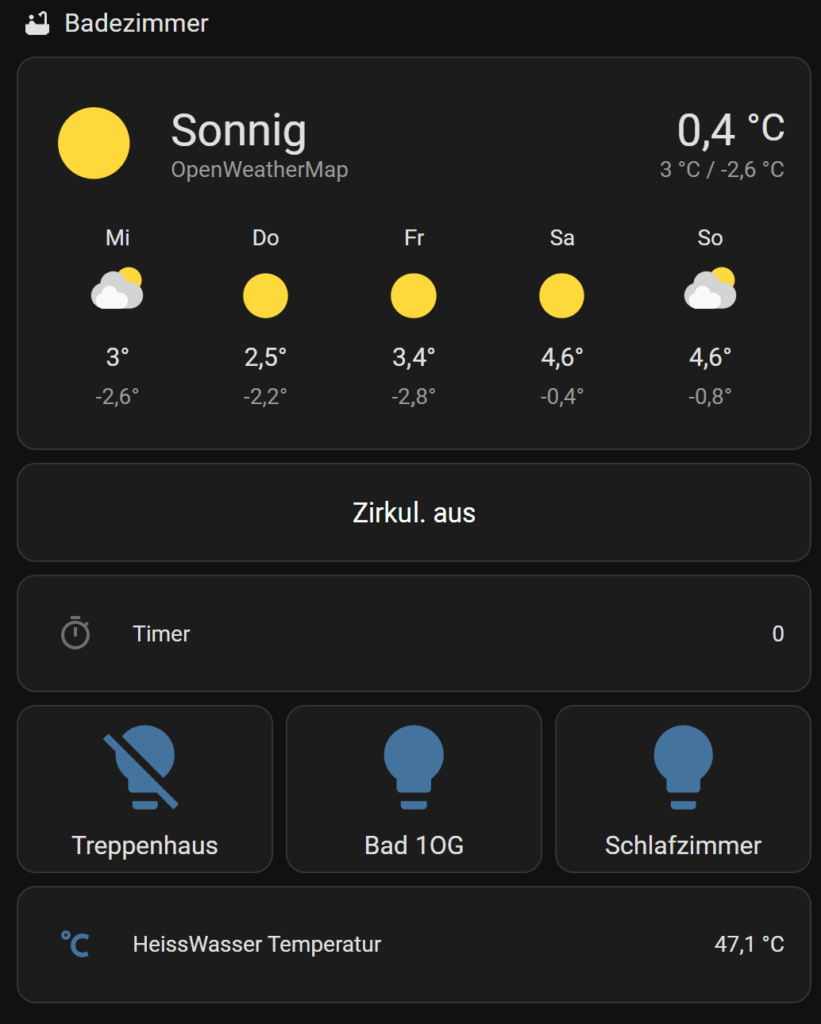

So sieht es dann auf meinr App aus, über den eingekreisten Button kann ich die Zirkulationspumpe steuern. Der Test im Button wechselt dann auf „Zirkulation an“, wenn die Pumpe läuft.
Im Badezimmer habe ich inzwischen noch ein Nspannel von SonOff stehen, auch hierüber kann die Zirkulation dann per Knopfdruck aktiviert werden. Mehr zu dem Nspannel könnt ihr hier erfahren
Vielen Dank für die geniale Integration. Mir fehlt ebenfalls eine Zirkulationssteuerung, da ich bei laufender Zirkulation viel zu viel Wärme verliere, bei nicht laufender Zirkulation aber mehrere Minuten auf warmes Wasser warten muss, was dem Haussegen nicht dienlich ist.
> Die Steuerung bei Anforderung von Warmwasser funktioniert leider nur in Verbindung mit einer Frischwasserstation, wir haben aber einen Hygienespeicher.
Bei uns dasselbe; das bedeutet, wenn ich in der Lambda Steuerung Zeiten auf „Anforderung“ stehen habe, ist das genauso wie „Aus“, weil vermutlich nur die FriWa sowas wie einen Strömungswächter drin hat, mit dem das funktionieren würde? Dann ist das ja ziemlich sinnlos, hat mir auch keiner gesagt :-/
Die Pumpen sind leider alle direkt mit Kabeln am Verteilerkasten angeschlossen und nicht in Steckdosen, d.h. ich müsste an die Elektroinstallation ran, um das steuern zu können. Wie hast du das hardwareseitig gelöst?
Hallo David,
ich habe es umbauen lassen, jetzt ist ein Shelly dazwischen und ich kann es steuern über Home Assistant.
Du kannst die Zirkulationspumpe auch zeitsteuern schau dir mal das Video zum Brauchwassermodul an.
https://www.youtube.com/watch?v=QYAuW7ZNSZg&list=PLky0cfI-Qc8glv34fOyvokCJtDiEznPtv&index=4
Viele Grüße und danke für das Feedback
Guido
Hi Guido,
vielen Dank für die Antwort. Wie lange hat der Umbau ungefähr gedauert bzw. wie teuer war das? Die Elektriker hier sind nicht gerade preiswert 🙂
Ich wollte dann stattdessen einen Strömungswächter-Sensor am Rohr anbauen oder einen Sensor am Strömungswächter-Input X60 der Lambda anschließen, aber der Heizungsbauer meinte, dass das nicht so einfach geht, weil man dann die ganze Heizung auf „FriWa“ umstellen müsste (was beim Hygienespeicher dann nicht funktionieren würde).
Echt blöd dass Lambda hier keine Steuerung der Zirkulation per Modbus zur Verfügung stellt…
Hi David,
das kann ich gar nicht sagen, der Elektriker hat vielleicht ne Stunde benötigt. Das ist zusammen mit dem Anschluss meiner PV passiert, die kam nach der Lambda.
Dein HB hat recht, die Lambda kann die Zirk.Pumpe nur mit einer FriWa steuern.
Ich habe keinen Strömungssensor, sondern SonOff Buttons bzw eine NsPanell von SonOff in den Bädern. Wir drücken auf den Knopf und die Zirk-Pumpe läuft an.
Mit einem Strömungswächter, wennn er inn HA integriert ist, kannst du natürlich auch die ZirkPumpe steuern.
